Vanquish IRC00452 Oświetlenie LED Incision Series 3 Light Kit
- 389,00 zł z VAT
W magazynie:
Dostępny
- Pokaż komentarze
- Brak komentarzy
Zaprojektowany specjalnie dla modeli VS4-10 Phoenix i VS4-10 Origin Classic oraz ich fabrycznych, formowanych wewnętrznych nadkoli przednich (w przypadku Origin Classic zestaw obejmuje również nadkola tylne).
Cechy:
Formowane obudowy przednich reflektorów z diodami LED dużej mocy i radiatorami
Czerwone tylne światła LED
Białe oświetlenie LED podwozia (typu „rock lights”) montowane na wewnętrznych nadkolach (przód/tył)
Sterownik oświetlenia LED
Ręczne włączanie/wyłączanie
Dodatkowe sterowanie włączaniem/wyłączaniem za pomocą dodatkowego kanału (AUX) odbiornika
Zasilanie reflektorów przednich przez złącze balancera pakietu LiPo (2-3S) na sterowniku
Zasilanie sterowania AUX oraz czerwonych świateł LED przez złącze odbiornika (RX)

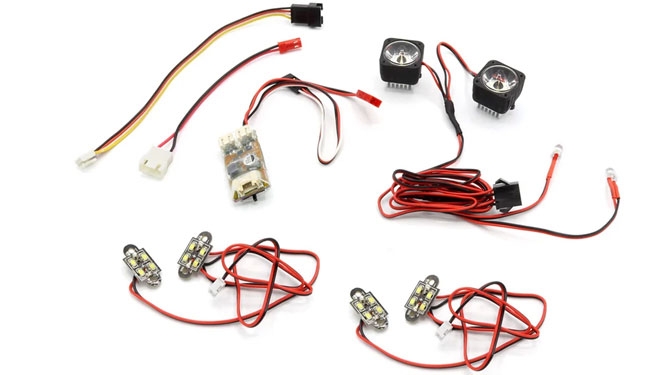

Zawartość zestawu:
2x Formowane obudowy przednich reflektorów LED z radiatorami (bezpośredni montaż / rozstaw śrub zgodny z grillem karoserii Phoenix)
2x Czerwone tylne światła LED (5 mm)
4x Moduły LED (PCB) do oświetlenia podwozia, do montażu na wewnętrznych nadkolach (4 szt. dla Origin, 2 szt. dla Phoenix)
1x Sterownik LED z niezbędnymi złączami zasilania

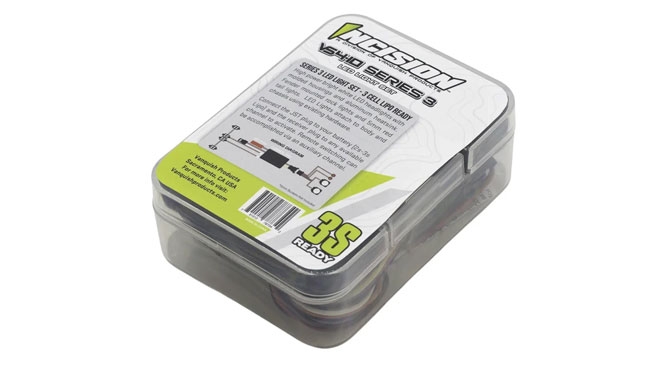

Praktyczne pudełko na części
Kompatybilność: Zestawy karoserii VS4-10 Phoenix i Origin
Instrukcja montażu
Zdemontuj fabryczne obudowy świateł z karoserii. Zamontuj dołączony zestaw oświetlenia do
karoserii, używając istniejących śrub 1-64. Czerwone tylne światła LED montuje się w fabrycznych
tylnych obudowach LED modelu VS4-10. Zamontuj sterownik oświetlenia na podwoziu i podłącz
światła LED z karoserii za pomocą 4-pinowego złącza. Zamontuj oświetlenie podwozia (rock lights)
na wewnętrznych nadkolach, używając elementów montażowych i uchwytów z zestawów VS4-10.
Podłącz wtyczki LED do sterownika oświetlenia. Podłącz sterownik do akumulatora LiPo 2S lub 3S
(zasilanie reflektorów). Podłącz sterownik do odbiornika w celu zasilania czerwonych diod LED;
aby uzyskać pełną funkcjonalność, użyj wolnego kanału pomocniczego (AUX) w odbiorniku.
Zaprogramuj kanał pomocniczy w nadajniku na 2 pozycje (Wł./Wył.) z punktami końcowymi
ustawionymi na maksimum dla każdej pozycji.
3-pozycyjny przełącznik na sterowniku LED służy do wyboru trybu pracy
(Wył. / Sterowanie przez kanał AUX / Wł.). Aby sterować funkcjami LED za pomocą nadajnika,
upewnij się, że przełącznik na sterowniku znajduje się w pozycji środkowej. Uwaga: Wizualne odniesienie można znaleźć również w instrukcji zestawu Origin Classic.
Wskazówki dotyczące montażu:
Zamontuj sterownik LED i światła dolne do podwozia.
Podłącz i poprowadź przewody LED reflektorów i tylnych świateł do spodu nadwozia.
Użyj czarnego, 4-pinowego złącza, aby ułatwić demontaż nadwozia.
Użyj złącza Balance i złącza JST do zasilania, a złącza RX do podwozia, aby ułatwić demontaż.
Uwaga: Źródło zasilania JST zasila przednie i tylne światła. Złącze RX Aux zasila tylne światła. Aby zapewnić pełną funkcjonalność, oba źródła zasilania muszą być podłączone.
