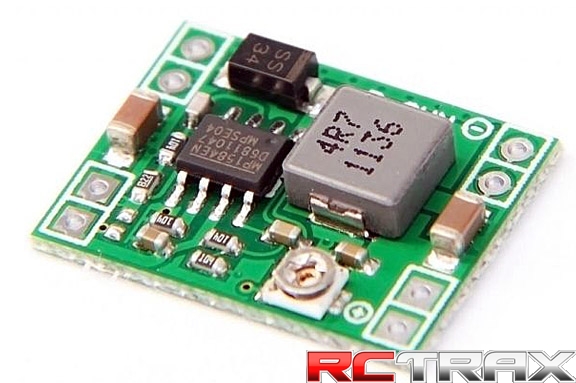

Miniaturowa przetwornica STEP-DOWN (obniżająca napięcie) stosowana m.in. do oświetlenia w modelach RC.
Jeżeli napięcie wejściowe włącza się za pomocą przełączników mechanicznych, lub gdy na zasilaniu powstają przepięcia, np. w układzie są przekaźniki, należy dodać na wejściu kondensator elektrolityczny, do kupienia w naszym sklepie np. 100uF/50V.
Radiator można przykleić od spodu płytki, lub zamocować przez podkładkę silikonową. Można również płytkę zamocować do obudowy aluminiowej przez podkładkę silikonową.
Specyfikacja techniczna:
Minimalne napięcie wejściowe - 4,5V.
Maksymalne napięcie wejściowe - 28V
Bardzo mały pobór prądu przez samą przetwornicę, około 100uA.
Napięcie wyjściowe regulowane - 0,8V do 20V. Musi być niższe od napięcia wejściowego.
Maksymalny ciągły prąd wyjściowy - 3A, powyżej 1A wymagany jest radiator.
Częstotliwość pracy - około 900kHz
Sprawność - około 94% Przy 1A
Zabezpieczenie przed przegrzaniem.
Zabezpieczenie przed przeciążeniem.
Zabezpieczenie przed zwarciem.
Wymiary - 22,5mm x 16,8mm, wysokość - 4mm

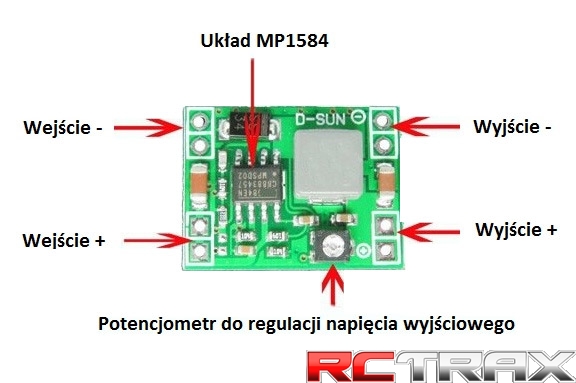

Zobacz opis przetwornicy MP1584
