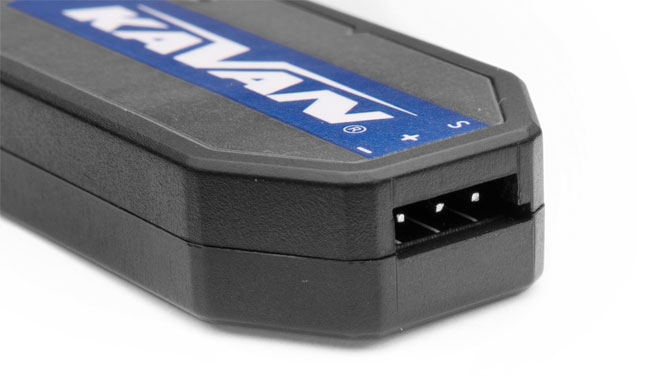

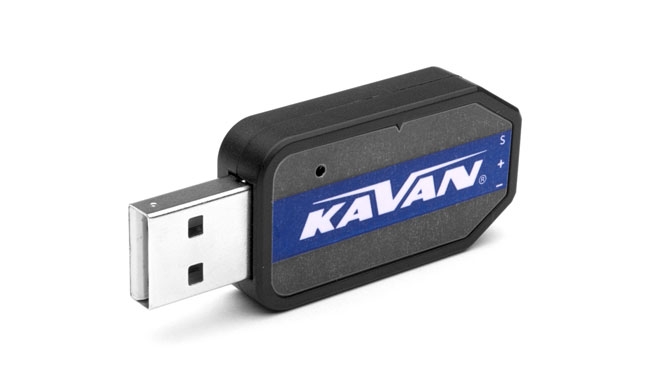

Karta programująca do serw KAVAN USB GO

Karta programująca do serw KAVAN USB GO. Programator serw serii KAVAN GO-10xx/11xx/12xx.

Dzięki zastosowaniu monitora komputerowego jako interfejsu użytkownika masz do dyspozycji narzędzie do programowania i testowania o komfortowej obsłudze. Podczas programowania serwo zasilane jest z portu USB komputera, do którego podłączony jest programator. Wszystkie parametry są najpierw ustawiane w oknie na ekranie, a następnie przesyłane do Twojego serwa. Narzędzie można znaleźć w sekcji „Pobieranie”.

Wymagania systemowe do korzystania z programatora

    Zasilanie: USB (5 V/500 mA)
    System operacyjny: Windows® XP/Vista/7/8/10 (32/64-bitowy)
    Port USB: USB 2.0
    Kompatybilne serwa: seria KAVAN GO-10xx/GO-11xx/GO-12xx

Programowalne funkcje

    Rozmiar ugięcia: Służy do ustawienia maksymalnego rozmiaru ugięcia serwa. Domyślne ustawienie to ok. 120° przy normalnym zakresie szerokości impulsów sterujących (900~2100 µs); ok. 180° przy maksymalnym dozwolonym zakresie szerokości impulsu sterującego (500~2500 µs).
    Serwo neutralne: Służy do ustawiania neutralnej (środkowej) pozycji serwomechanizmu.
    Tłumienie: Ustawia charakterystykę zachowania serwomechanizmu podczas zatrzymywania jego ruchu.
    Moc wyjściowa: Ustawia moc wyjściową serwomechanizmu. Im wyższa wartość, tym serwo jest szybsze i ma większy ciąg - oczywiście pobór prądu będzie proporcjonalnie większy. Zakres: 39,2~100%
    Czułość: Ustawia czułość (szerokość strefy martwej) serwomechanizmu. Im wyższa wartość, tym węższa strefa nieczułości - serwomechanizm będzie się poruszał tylko wtedy, gdy zmiana szerokości sygnału sterującego będzie większa niż szerokość strefy nieczułości. Ustawiona zbyt wysoka czułość może powodować oscylacje serwomechanizmu w niektórych zastosowaniach. Zakres: Ultra wysoki (bardzo wysoki – strefa martwa ok. 1 µs) – wysoki (wysoki – ok. 2 µs) – średni (średni – ok. 3 µs) – niski (niski – ok. 4 µs)
    Miękki start: Włącza/wyłącza funkcję miękkiego startu. Funkcja ta zapobiega nagłemu przestawieniu się serwa do pozycji roboczej po włączeniu jego zasilania i tym samym ogranicza ryzyko uszkodzenia jego kół zębatych.
    Odwróć kierunek wychylenia: Odwraca kierunek wychylenia serwomechanizmu.
    Tryb FUTABA SR: Tylko do użytku z serwomechanizmem z kanałami zestawu FUTABA RC pracującymi w trybie SR. Nie włączaj tej opcji, jeśli używasz innej konfiguracji zestawu FUTABA RC Kit lub zestawu RC innej marki.
    Tryb SANWA SSR: Tylko do użytku z serwomechanizmem z kanałami zestawu SANWA RC działającymi w trybie SSR. Nie włączaj tej opcji, jeśli używasz innych ustawień zestawu RC SANWA lub zestawu RC innej marki.
    Odchylenia awaryjne awaryjne: W przypadku całkowitej utraty sygnału sterującego z odbiornika lub serwomechanizm nie może prawidłowo wykryć sygnału (np. z powodu zakłóceń), serwomechanizm może przejść w jeden z trzech trybów awaryjnych:
        (a) Wolny: Odporność na awarie jest wyłączona.
        (b) Utrzymanie pozycji: serwo utrzymuje pozycję odpowiadającą ostatniemu poprawnie odebranemu sygnałowi.
        (c) Przejście do położenia neutralnego: Serwomechanizm powraca do położenia neutralnego (szerokość impulsu 1500 µs).
    Ochrona przed przeciążeniem: Włącza lub wyłącza ochronę przed przeciążeniem serwomechanizmu na trzech poziomach - gdy przeciążenie trwa przez określony czas (w sekundach), moc wyjściowa serwomechanizmu jest ograniczana do odpowiedniej ustawionej wartości (w % mocy maksymalnej).
    Reset: Przywraca domyślne ustawienia fabryczne podłączonego serwa.

W skład zestawu programatora wchodzą:

- programator GO serv
- instrukcja.
